1. Loki 简介
Loki 是 Grafana Labs 开发的多租户日志聚合系统，专为云原生环境设计。与 ELK 栈相比，Loki 具有以下优势：
- 成本低：不索引日志内容，只索引标签，大幅降低存储成本
- 易于运维：基于已有的组件（Prometheus）构建，运维简单
- 原生集成：与 Grafana 无缝集成，支持 Prometheus 查询语言 PromQL
- 水平扩展：支持分布式部署，可水平扩展
1.1 核心概念
| 概念 | 说明 |
|---|---|
| Tenant | 多租户隔离，不同租户使用 X-Scope-OrgID 头部区分 |
| Label | 标签，用于标识日志流，类似 Prometheus 标签 |
| Stream | 日志流，由相同标签的日志组成 |
| Chunk | 日志块，存储在对象存储中 |
| Querier | 查询服务，负责日志检索 |
| Distributor | 分发服务，负责日志写入分发 |
| Ingester | 日志写入服务，负责日志块创建 |
2. 系统架构
2.1 整体架构
┌─────────────────────────────────────────────────────────────────┐
│ 用户访问层 │
│ ┌─────────────┐ ┌─────────────┐ ┌─────────────┐ │
│ │ Grafana │ │ 日志应用 │ │ API 客户端 │ │
│ │ (可视化) │ │ (业务) │ │ (其他) │ │
│ └──────┬──────┘ └──────┬──────┘ └──────┬──────┘ │
└─────────┼────────────────┼────────────────┼───────────────────────┘
│ │ │
▼ ▼ ▼
┌─────────────────────────────────────────────────────────────────┐
│ Gateway 网关层 │
│ (Nginx - 3100端口) │
│ 所有请求通过 Nginx 网关统一入口分发
└─────────────────────────────────────────────────────────────────┘
│
▼
┌─────────────────────────────────────────────────────────────────┐
│ Loki 读写分离架构 │
│ ┌──────────────────────────┐ ┌──────────────────────────┐ │
│ │ Write 服务 │ │ Read 服务 │ │
│ │ (写入日志 - 3102) │ │ (查询日志 - 3101) │ │
│ │ Distributor + Ingester │ │ Querier │ │
│ └───────────┬──────────────┘ └───────────┬──────────────┘ │
│ │ │ │
│ └───────────────┬───────────────┘ │
│ ▼ │
│ ┌──────────────────────┐ │
│ │ Backend 服务 │ │
│ │ (后端聚合 - 3100) │ │
│ └──────────────────────┘ │
└─────────────────────────────────────────────────────────────────┘
│
▼
┌─────────────────────────────────────────────────────────────────┐
│ 存储层 │
│ ┌─────────────────┐ ┌─────────────────────────┐ │
│ │ MinIO │ │ 本地文件系统 │ │
│ │ (对象存储) │ │ (索引缓存/暂存) │ │
│ │ 9000端口 │ │ │ │
│ └─────────────────┘ └─────────────────────────┘ │
└─────────────────────────────────────────────────────────────────┘
│
▼
┌─────────────────────────────────────────────────────────────────┐
│ 日志采集层 │
│ ┌─────────────────┐ ┌─────────────────────────┐ │
│ │ Alloy │ │ Flog (测试) │ │
│ │ (日志收集) │ │ (模拟日志生成) │ │
│ │ 12345端口 │ │ │ │
│ └─────────────────┘ └─────────────────────────┘ │
└─────────────────────────────────────────────────────────────────┘3. 组件说明
3.1 核心组件
| 组件 | 容器名 | 端口 | 说明 |
|---|---|---|---|
| Gateway | gateway | 3100 | Nginx 网关，统一入口路由 |
| Write | write | 3102 | 日志写入服务 |
| Read | read | 3101 | 日志查询服务 |
| Backend | backend | 3100 | 后端聚合服务 |
| MinIO | minio | 9000 | 对象存储服务 |
| Grafana | grafana | 3000 | 可视化界面 |
| Alloy | alloy | 12345 | 日志采集代理 |
| Flog | flog | - | 测试日志生成器 |
3.2 组件详细说明
Gateway (Nginx)
- 职责：所有外部请求的入口
路由规则：
/api/prom/push→ Write 服务（日志写入）/api/prom/tail→ Read 服务（实时日志流）/loki/api/v1/push→ Write 服务/loki/api/v1/tail→ Read 服务- 其他查询请求 → Read 服务
Write 服务
- 职责：接收日志写入请求
- 组件：Distributor（分发）+ Ingester（写入）
- 存储：先将日志写入本地，待 chunk 满后 Flush 到 MinIO
Read 服务
- 职责：处理日志查询请求
- 组件：Querier（查询器）
- 流程：从 MinIO 和本地缓存获取日志数据
Backend 服务
- 职责：支持全量查询能力
- 说明：聚合 Write 和 Read 的能力
MinIO
- 职责：对象存储，保存日志 chunk
Grafana
- 职责：日志可视化
- 端口：3000
- 数据源：自动配置 Loki 数据源
Alloy
- 职责：日志采集代理
- 功能：收集 Docker 容器日志
- 配置：从 alloy-local-config.yaml 读取采集规则
Flog
- 职责：生成模拟 JSON 日志
- 用途：测试 Loki 功能
- 格式：JSON，每 200ms 生成一条
4. 部署架构图
4.1 Mermaid 架构图
graph TB
subgraph 用户层["用户访问层"]
Grafana["Grafana<br/>:3000"]
Apps["业务应用<br/>日志推送"]
Clients["API 客户端"]
end
subgraph 网关层["网关层 Gateway"]
Nginx["Nginx Gateway<br/>:3100"]
end
subgraph Loki核心["Loki 核心服务"]
Write["Write 服务<br/>:3102"]
Read["Read 服务<br/>:3101"]
Backend["Backend 服务<br/>:3100"]
end
subgraph 存储层["存储层"]
MinIO["MinIO 对象存储<br/>:9000"]
Local["本地文件系统<br/>索引缓存"]
end
subgraph 采集层["日志采集层"]
Alloy["Alloy 代理<br/>:12345"]
Flog["Flog 测试日志<br/>模拟器"]
end
Apps -->|推送日志| Nginx
Clients -->|推送/查询| Nginx
Grafana -->|查询日志| Nginx
Nginx -->|路由写入| Write
Nginx -->|路由查询| Read
Nginx -->|路由| Backend
Write -->|写入| Local
Write -->|Flush| MinIO
Read -->|读取| Local
Read -->|读取| MinIO
Backend -->|聚合查询| Read
Backend -->|聚合查询| Write
Alloy -->|采集容器日志| Nginx
Flog -->|生成测试日志| Nginx4.2 数据流向图
flowchart LR
subgraph 日志产生["日志产生"]
Docker["Docker 容器"]
Apps["业务应用"]
end
subgraph 采集["日志采集"]
Alloy["Alloy 代理"]
end
subgraph 写入["日志写入"]
Gateway["Gateway"]
Distributor["Distributor"]
Ingester["Ingester"]
end
subgraph 存储["日志存储"]
MinIO["MinIO"]
Chunk["Chunk 文件"]
end
subgraph 查询["日志查询"]
Querier["Querier"]
Grafana["Grafana UI"]
end
Docker -->|容器日志| Alloy
Apps -->|应用日志| Alloy
Alloy -->|采集数据| Gateway
Gateway -->|分发| Distributor
Distributor -->|路由| Ingester
Ingester -->|写入| Chunk
Chunk -->|存储| MinIO
MinIO -->|读取| Querier
Querier -->|查询结果| Grafana5. 部署流程图
5.1 部署流程 Mermaid 图
flowchart TD
Start([开始部署]) --> CheckEnv["检查环境<br/>Docker + Docker Compose"]
CheckEnv --> EnvOK{环境是否满足?}
EnvOK -->|否| InstallEnv["安装 Docker<br/>安装 Docker Compose"]
InstallEnv --> CheckEnv
EnvOK -->|是| CreateDir["创建目录结构"]
CreateDir --> CreateConfig["创建配置文件<br/>loki-config.yaml<br/>alloy-config.yaml"]
CreateConfig --> CreateCompose["创建 docker-compose.yml"]
CreateCompose --> PullImages["拉取镜像"]
PullImages --> StartServices["启动服务"]
StartServices --> CheckMinIO{"MinIO 服务检查"}
CheckMinIO -->|成功| CheckLoki{"Loki 服务检查"}
CheckMinIO -->|失败| RetryMinIO["检查 MinIO 配置<br/>重试"]
RetryMinIO --> CheckMinIO
CheckLoki -->|成功| CheckGrafana{"Grafana 服务检查"}
CheckLoki -->|失败| RetryLoki["检查 Loki 配置<br/>查看日志"]
RetryLoki --> CheckLoki
CheckGrafana -->|成功| VerifyAll{"整体验证"}
CheckGrafana -->|失败| RetryGrafana["检查 Grafana 配置<br/>重试"]
RetryGrafana --> CheckGrafana
VerifyAll -->|验证通过| AccessUI["访问 Grafana<br/>配置数据源"]
AccessUI --> TestPush["测试日志推送"]
TestPush --> TestQuery["测试日志查询"]
TestQuery --> End([部署完成])
VerifyAll -->|验证失败| CheckLogs["查看各服务日志"]
CheckLogs --> Fix["修复问题"]
Fix --> RetryMinIO5.2 服务启动顺序
sequenceDiagram
participant User as 用户
participant Docker as Docker Compose
participant MinIO as MinIO
participant Loki as Loki 服务
participant Gateway as Nginx Gateway
participant Grafana as Grafana
participant Alloy as Alloy
User->>Docker: docker-compose up -d
Docker->>MinIO: 启动 MinIO
Note over MinIO: 创建存储桶<br/>loki-data, loki-ruler
Docker->>Loki: 启动 Write/Read/Backend
Loki->>MinIO: 连接对象存储
Note over Loki: 就绪后继续
Docker->>Gateway: 启动 Nginx
Gateway->>Loki: 代理请求
Docker->>Grafana: 启动 Grafana
Grafana->>Gateway: 配置 Loki 数据源
Docker->>Alloy: 启动 Alloy
Alloy->>Gateway: 采集日志推送
Note over User: 全部服务启动完成6. 环境准备
6.1 系统要求
| 项目 | 最低要求 | 推荐配置 |
|---|---|---|
| CPU | 2 核 | 4 核+ |
| 内存 | 4 GB | 8 GB+ |
| 磁盘 | 50 GB | 100 GB+ |
| Docker | 20.10+ | 最新稳定版 |
| Docker Compose | 2.0+ | 最新稳定版 |
6.2 安装 Docker&Docker-compose（如果未安装）
安装过程省略
6.3 创建项目目录
mkdir -p /home/application/loli
#创建配置文件目录
mkdir -p /home/application/loli/config
#创建grafana数据持久化目录
mkdir -p /home/application/loli/grafana-data && chmod 777 /home/application/loli/grafana-data
##创建minio 数据持久化目录
mkdir -p /home/application/loli/minio-data7. 配置文件说明
7.1 Loki 配置文件 (loki-config.yaml)
- 需要配置连接minio管理员用户名/密码
# Loki 主配置文件
# 路径: /home/application/loli/config/loki-config.yaml
---
server:
http_listen_address: 0.0.0.0
http_listen_port: 3100
memberlist:
join_members: ["read", "write", "backend"]
dead_node_reclaim_time: 30s
gossip_to_dead_nodes_time: 15s
left_ingesters_timeout: 30s
bind_addr: ['0.0.0.0']
bind_port: 7946
gossip_interval: 2s
schema_config:
configs:
- from: 2023-01-01
store: tsdb
object_store: s3
schema: v13
index:
prefix: index_
period: 24h
common:
path_prefix: /loki
replication_factor: 1
compactor_address: http://backend:3100
storage:
s3:
endpoint: minio:9000
insecure: true
bucketnames: loki-data
access_key_id: xxxxx
secret_access_key: xxxxxx
s3forcepathstyle: true
ring:
kvstore:
store: memberlist
ruler:
storage:
s3:
bucketnames: loki-ruler
compactor:
working_directory: /tmp/compactor7.2 Alloy 配置文件 (alloy-local-config.yaml)
# Alloy 日志采集配置
# 路径: /home/application/loli/config/alloy-local-config.yaml
discovery.docker "flog_scrape" {
host = "unix:///var/run/docker.sock"
refresh_interval = "5s"
}
discovery.relabel "flog_scrape" {
targets = []
rule {
source_labels = ["__meta_docker_container_name"]
regex = "/(.*)"
target_label = "container"
}
}
loki.source.docker "flog_scrape" {
host = "unix:///var/run/docker.sock"
targets = discovery.docker.flog_scrape.targets
forward_to = [loki.write.default.receiver]
relabel_rules = discovery.relabel.flog_scrape.rules
refresh_interval = "5s"
}
loki.write "default" {
endpoint {
url = "http://gateway:3100/loki/api/v1/push"
tenant_id = "tenant1"
}
external_labels = {
agent = "alloy",
cluster = "test",
}
}7.3 Docker Compose 文件
- 需要指定 minio 的管理员用户名/密码
- 需要指定 grafna 的管理员密码
# docker-compose.yml
# 路径: /home/application/loli/docker-compose.yml
---
networks:
loki:
services:
read:
container_name: read
image: docker.cnb.cool/srebro/docker-images-chrom/grafana-loki:latest_amd64
command: "-config.file=/etc/loki/config.yaml -target=read"
ports:
- 3101:3100
- 7946
- 9095
volumes:
- ./config/loki-config.yaml:/etc/loki/config.yaml
depends_on:
- minio
healthcheck:
test: [ "CMD", "/usr/bin/loki", "-health" ]
start_period: 30s
interval: 10s
timeout: 5s
retries: 5
networks: &loki-dns
loki:
aliases:
- loki
write:
container_name: write
image: docker.cnb.cool/srebro/docker-images-chrom/grafana-loki:latest_amd64
command: "-config.file=/etc/loki/config.yaml -target=write"
ports:
- 3102:3100
- 7946
- 9095
volumes:
- ./config/loki-config.yaml:/etc/loki/config.yaml
healthcheck:
test: [ "CMD", "/usr/bin/loki", "-health" ]
start_period: 30s
interval: 10s
timeout: 5s
retries: 5
depends_on:
- minio
networks:
<<: *loki-dns
alloy:
container_name: alloy
image: docker.cnb.cool/srebro/docker-images-chrom/grafana-alloy:latest_amd64
volumes:
- ./config/alloy-local-config.yaml:/etc/alloy/config.alloy:ro
- /var/run/docker.sock:/var/run/docker.sock
command: run --server.http.listen-addr=0.0.0.0:12345 --storage.path=/var/lib/alloy/data /etc/alloy/config.alloy
ports:
- 12345:12345
depends_on:
- gateway
networks:
- loki
minio:
container_name: minio
image: docker.cnb.cool/srebro/docker-images-chrom/minio-minio:latest_amd64
entrypoint:
- sh
- -euc
- |
mkdir -p /data/loki-data && \
mkdir -p /data/loki-ruler && \
minio server /data
environment:
- MINIO_ROOT_USER=xxx
- MINIO_ROOT_PASSWORD='xxx'
- MINIO_PROMETHEUS_AUTH_TYPE=public
- MINIO_UPDATE=off
ports:
- 9000
volumes:
- ./minio-data/minio:/data
healthcheck:
test: [ "CMD", "curl", "-f", "http://localhost:9000/minio/health/live" ]
interval: 15s
timeout: 20s
retries: 5
networks:
- loki
grafana:
container_name: grafana
image: docker.cnb.cool/srebro/docker-images-chrom/grafana-grafana:latest_amd64
environment:
- GF_PATHS_PROVISIONING=/etc/grafana/provisioning
- GF_AUTH_ANONYMOUS_ENABLED=true
- GF_AUTH_ANONYMOUS_ORG_ROLE=Admin
- GF_SECURITY_ADMIN_USER=admin
- GF_SECURITY_ADMIN_PASSWORD=xxxx
depends_on:
- gateway
entrypoint:
- sh
- -euc
- |
mkdir -p /etc/grafana/provisioning/datasources
cat <<EOF > /etc/grafana/provisioning/datasources/ds.yaml
apiVersion: 1
datasources:
- name: Loki
type: loki
access: proxy
url: http://gateway:3100
jsonData:
httpHeaderName1: "X-Scope-OrgID"
secureJsonData:
httpHeaderValue1: "tenant1"
EOF
/run.sh
ports:
- "3000:3000"
volumes:
- ./grafana-data:/var/lib/grafana
healthcheck:
test: [ "CMD-SHELL", "wget --no-verbose --tries=1 --spider http://localhost:3000/api/health || exit 1" ]
interval: 10s
timeout: 5s
retries: 5
networks:
- loki
backend:
container_name: backend
image: docker.cnb.cool/srebro/docker-images-chrom/grafana-loki:latest_amd64
volumes:
- ./config/loki-config.yaml:/etc/loki/config.yaml
ports:
- "3100"
- "7946"
command: "-config.file=/etc/loki/config.yaml -target=backend -legacy-read-mode=false"
depends_on:
- gateway
healthcheck:
test: [ "CMD", "/usr/bin/loki", "-health" ]
start_period: 30s
interval: 30s
timeout: 10s
retries: 5
networks:
- loki
gateway:
container_name: gateway
image: docker.cnb.cool/srebro/docker-images-chrom/nginx:latest_amd64
depends_on:
- read
- write
entrypoint:
- sh
- -euc
- |
cat <<EOF > /etc/nginx/nginx.conf
user nginx;
worker_processes 5; ## Default: 1
events {
worker_connections 1000;
}
http {
resolver 127.0.0.11;
server {
listen 3100;
location = / {
return 200 'OK';
auth_basic off;
}
location = /api/prom/push {
proxy_pass http://write:3100\$$request_uri;
}
location = /api/prom/tail {
proxy_pass http://read:3100\$$request_uri;
proxy_set_header Upgrade \$$http_upgrade;
proxy_set_header Connection "upgrade";
}
location ~ /api/prom/.* {
proxy_pass http://read:3100\$$request_uri;
}
location = /loki/api/v1/push {
proxy_pass http://write:3100\$$request_uri;
}
location = /loki/api/v1/tail {
proxy_pass http://read:3100\$$request_uri;
proxy_set_header Upgrade \$$http_upgrade;
proxy_set_header Connection "upgrade";
}
location ~ /loki/api/.* {
proxy_pass http://read:3100\$$request_uri;
}
}
}
EOF
/docker-entrypoint.sh nginx -g "daemon off;"
ports:
- "3100:3100"
healthcheck:
test: ["CMD", "service", "nginx", "status"]
interval: 10s
timeout: 5s
retries: 5
networks:
- loki
flog:
container_name: flog
image: docker.cnb.cool/srebro/docker-images-chrom/mingrammer-flog:latest_amd64
command: -f json -d 200ms -l
networks:
- loki8. 服务运行&验证
8.1 服务运行&检查服务状态
#运行
docker-compose up -d
# 查看所有容器状态
docker-compose ps
# 查看服务日志
docker-compose logs -f [服务名]
# 例如: docker-compose logs -f gateway8.2 验证各服务
MinIO 控制台
# 访问 http://localhost:9000
# 用户名: xxx
# 密码: xxxLoki 健康检查
curl http://localhost:3100/ready
# 返回 OK 表示就绪Grafana 验证
curl http://localhost:3000/api/health
# 返回 {"status":"ok"} 表示正常发送测试日志
# 使用 curl 直接推送日志
curl -X POST "http://localhost:3100/loki/api/v1/push" \
-H "Content-Type: application/json" \
-H "X-Scope-OrgID: tenant1" \
-d '{
"streams": [{
"stream": {
"job": "test",
"host": "localhost"
},
"values": [
["'"$(date +%s)"'000000000", "这是一条测试日志"]
]
}]

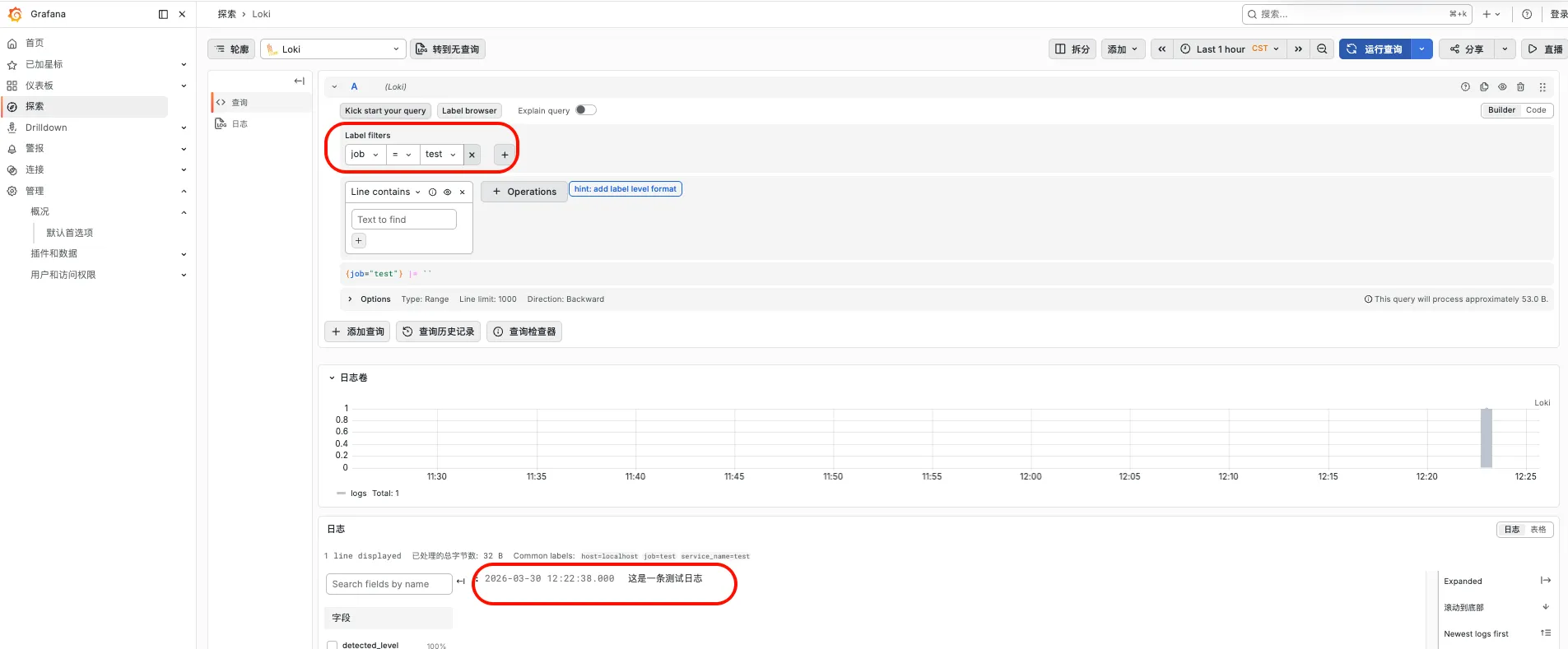

}'Grafana 查询日志
- 访问 http://localhost:3000
- 左侧菜单 → Explore
- 选择 Loki 数据源
- 输入查询:
{job="test"} - 点击 Run 查询
9. 日志采集配置
9.1 Alloy 配置文件说明
Alloy 是新一代日志采集代理，替代之前的 Promtail。
基本配置
logging {
level = "info"
format = "logfmt"
}
# Docker 日志源
loki.source.docker "default" {
host = "unix:///var/run/docker.sock" # Docker socket 地址
targets = ["container"] # 采集目标: 容器日志
forward_to = [] # 转发目标（后续配置）
}
# Loki 写入目标
loki.write "default" {
endpoint {
url = "http://gateway:3100/loki/api/v1/push"
headers = {
"X-Scope-OrgID" = "tenant1", # 租户 ID
}
}
}高级配置示例
# 采集多个日志源
loki.source.docker "app-containers" {
host = "unix:///var/run/docker.sock"
targets = ["container"]
labels = {
environment = "production",
cluster = "loki",
}
forward_to = [loki.write.default.receiver]
}
# 采集 JSON 格式日志
loki.source.journal "system" {
matches = ["_TRANSPORT=journal"]
forward_to = [loki.write.default.receiver]
}9.2 标签设计建议
| 标签 | 说明 | 示例 |
|---|---|---|
| job | 任务/服务名 | job="nginx" |
| host | 主机名 | host="server01" |
| environment | 环境 | environment="prod" |
| cluster | 集群名 | cluster="bj" |
| namespace | 命名空间 | namespace="default" |
注意: 标签不宜过多，且标签值基数不宜过大，否则会影响查询性能和存储效率。
附录
附录 A: 端口说明
| 端口 | 服务 | 用途 |
|---|---|---|
| 3000 | Grafana | Web UI |
| 3100 | Gateway/Loki | API 入口 |
| 3101 | Read | 读服务 |
| 3102 | Write | 写服务 |
| 9000 | MinIO | 对象存储 |
| 12345 | Alloy | 采集代理 |
附录 B: 目录结构
loki-deploy/
├── config/
│ ├── loki-config.yaml # Loki 配置
│ └── alloy-local-config.yaml # Alloy 配置
├── minio-data/
│ └── minio/ # MinIO 数据目录
├── grafana-data/ # Grafana 数据目录
├── docker-compose.yml # Docker Compose 文件参考资料
文档最后更新: 2026-03-30
本文是原创文章，采用 CC BY-NC-ND 4.0 协议，完整转载请注明来自 运维小弟
